车管子斜端面夹具先容

在生产制作循环流化床锅炉的过程中，有大批如图1所示的不锈钢连接收，它的一端是与管子中心线的垂直面呈（<倾角的斜面，以往的斜面是采用刨削加工。因牛头刨床的加工行程较短，往复运动频繁，并且为断续切削，在加工过程中，刀具受冲击而轻易损坏，而且生产效率低下。根据实际情况，我们改良了工艺，制作了一种专用夹具，如图2所示，在车床上加工此工件，取得了很好的后果。加工时，使夹具体上的凸缘靠紧车床上的三爪卡盘，工件靠紧限位挡块，夹紧后，调剂刀具地位，一次进刀即可完成加工，以后加工另一件时，不需要重新调剂刀具地位，只需纵向进、退刀即可。

图1

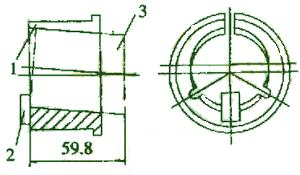

1.夹具体 2.挡块　3.工件
图2
夹具用于生产后，加工的产品均能达到图纸请求，明显地缩短了加工时间，提高了经济效益。
