1 模具结构分析

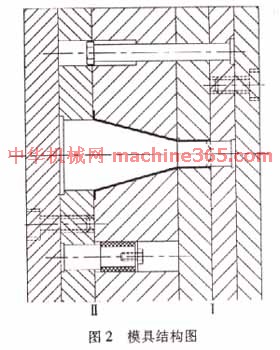

为使制品更部的侧凸部分能在开模过程中脱出，且制品留于动模，那么成型该处的内型芯就必需在制品脱离型腔前先行抽出脱离摸具，使制品更部的侧凸部分在脱肉型腔时有向内弹性变形的空间。为此，成型制品型芯就由两部分组成。制品在开模过程中，包裹在下半型芯上，并追随动模移动，更后实现制品的更出。根据以上分析，支承座模儿结构如图2所示。 2 模具结构设计
试制品模具采用1模2腔、侧浇口、三板式结构。侧口结构简略，浇口位于弟Ⅱ分型面。由于该模具采用了三板式结构，为防止在第Ⅰ分型面处呈现流道溢料现象，故浇口套较长，需要穿适第Ⅰ分型间达到第Ⅱ分型面处。为保证浇口套在闭模时与模板顺利配合，浇口套前端需倒必定的角度。
三板式踏构的次序脱模动作，通常采用定距分型机构。该机构型式有拉钩定距分型机构、滑块定距分型机构、弹簧定距分型机构等多种情势。立承座模具由于制品上半型芯脱模阻力小，采用尼龙销型式，如图2所示。分型时靠尼龙销与型腔板孔之间的摩擦力带动型肿运动，从而达到一次分型的目标。
三板式结构设计的另一关键部分是限位杆的强度标题，即一次分型后由限位扦支撑型腔板，简化力学模型为悬臂梁结构型式。限位杆(悬臂梁)由于型腔板重量而产生的变形量必需在限定的范畴内，并尽可能小。这样才干使模具闭合时顺利、可靠，不损伤模具。这一标题在一些文献中已忣表述。
